多角度分析國內主流垃圾焚燒爐的特點。
目前，垃圾焚燒發電行業進入快速發展時期，新建、擴建和技術改造項目不斷啟動。如何選擇垃圾焚燒爐的設備是最優的解決方案。需要先了解各焚燒爐的特點，對比分析后選擇最適合本項目的焚燒爐。
為了滿足新建垃圾焚燒發電廠焚燒爐設備選型和現有垃圾焚燒發電廠技術改造的需要，對市場上主流的垃圾焚燒爐進行了深入研究。通過對爐排運動、爐排運動、爐排制造工藝、爐排熱應力釋放、爐排橫向和縱向布置、爐排通風、爐膛、給料槽支架、推料器以及爐排上充分混合垃圾的措施等方面的對比分析，得出了不同的結果
引言。
隨著國內經濟的快速發展，垃圾產生量逐年增加，垃圾圍城問題日益突出，對城市的發展產生了深遠的影響。機械爐排爐是目前生活垃圾處理的主流類型，國外的主要焚燒爐技術包括MATIN、VONROLL、VONLUND、WINDMER+EMST、DBA、FBE、SEGHERS、ALSTOM、JFE、STEIN-MULLER、TAKUMA等。近年來，焚燒爐技術發展迅速。焚燒爐產品已進口、吸收或自主開發。不同的焚燒爐有不同的技術。本文從多個角度分析了不同焚燒爐的特點，以便在工程實踐中選擇最合適的技術。
1.國內市場常見的一些焚燒爐。

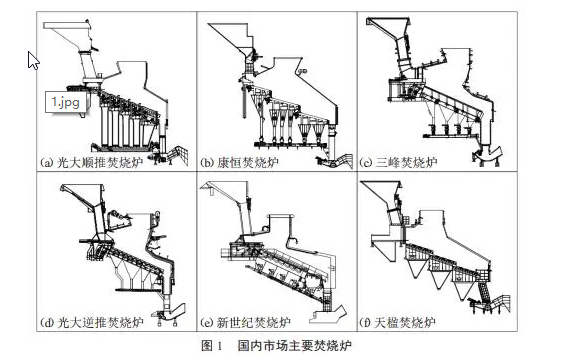

生活垃圾焚燒行業發展較晚，歐洲和日本的焚燒爐是運營垃圾焚燒發電廠初期的主要焚燒爐。隨著我國在該領域的蓬勃發展，引進技術或自主研發鏈篦機爐產品的比例逐漸增加。圖1顯示了國內市場的主要焚燒爐。
在上述焚燒爐產品中，光大順途焚燒爐、康恒焚燒爐、三豐焚燒爐約占國內市場的80%。這三種產品的應用范圍很廣，從中國最北部的寒冷地區，到中國最南部的炎熱地區，以及西部的高海拔地區。光大逆向焚燒爐、新世紀焚燒爐、天鷹焚燒爐在國內也有廣泛應用，產品主要在東部地區使用。國內市場的這些焚燒爐產品主要是通過自主研發或引進國外技術消化吸收，基本實現了產品國產化。其產品的設計充分考慮了中國垃圾水分高、灰分高、熱值低的特點，更適合生活垃圾物料的焚燒。
2.爐排運動模式。
爐排運動模式主要包括反推模式和正推模式。反向爐排片的運動方向與垃圾流動方向相反，垃圾在重力作用下流向爐排末端。推進式爐排片的運動方向與垃圾流動方向相同，垃圾在機械推力的作用下流向爐排末端。
后推法的主要優點是爐排上方總是有一定厚度的爐渣，可以有效降低爐內高溫輻射對爐排的影響，因此對爐排的質量要求較低。缺點是垃圾靠重力向下流動，無法精確控制垃圾的向前運動速度。
前推方式的主要優點是可以通過機械手段推動垃圾，并且可以精確控制垃圾的前進速度。缺點是活動爐排容易暴露在爐膛的高溫?zé)彷椛湎�，爐排的瞬時溫度容易過高，因此對爐排的質量要求很高。

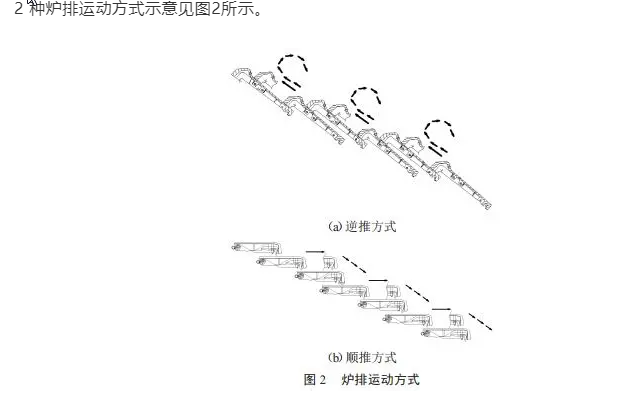

兩種爐排運動方式的視圖見圖2。
3.爐排片之間的運動形式。
爐排片之間的運動形式主要包括爐排片之間的直接接觸摩擦(形式A)和爐排片之間的間接接觸摩擦(形式B和形式C)。爐排片之間運動形式的特點如下:
1)形式a:爐排片直接接觸摩擦，結構簡單緊湊，成本低。然而，在長期運行中，必須磨損接觸的移動和靜止?fàn)t排片之一，這降低了爐排片的整體使用壽命。
2)形式B:爐排片之間沒有直接接觸，活動爐排片通過刮板結構與固定爐排片接觸。結構略復雜，成本略高，但在長期運行中避免了動爐排和靜爐排的直接接觸，延長了爐排的整體使用壽命。
3)形式C:爐排片不直接接觸，爐排片固定在滑架上，滑架通過滑板傾斜向前向上移動。結構復雜，動靜篦段之間漏渣量略大，但避免動靜篦段直接接觸，延長篦段整體使用壽命。

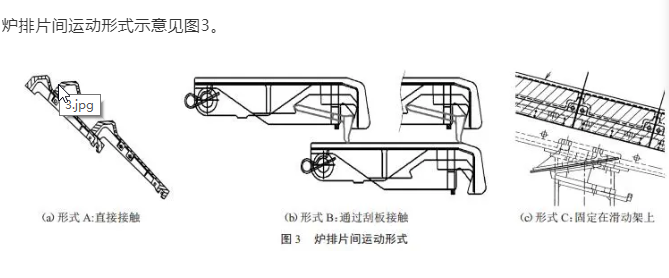

爐排片之間的運動形式見圖3。
4.爐排片制造技術。
爐排片的制造工藝主要包括砂型鑄造工藝、消失模鑄造、金屬型鑄造、焊接等形式。砂型鑄造工藝成本低，工藝簡單，但產品質量差，容易出現氣孔、夾雜等缺陷。適用于小批量或?qū)t排性能要求不高的地方。EPC成本適中，制造工藝要求高，成型產品表面硬度高，耐磨性好，但不適合結構過于復雜的爐排片。金屬型鑄造成本高，尺寸精度高，機械性能好，適合大批量生產和對爐排性能要求高的地方。焊接制造主要用于生產水冷爐排片，加工成本高，尺寸精度高，成型困難，但超過一定熱值的垃圾焚燒爐必須使用水冷爐排片。
5.爐排熱應力釋放形式。
爐排熱應力釋放一般以爐排縱向中心線為死點，每個單元向兩側擴展或整個單元向兩側和縱向擴展。主要有兩種形式:以單元設備中心為擴展死點和以整個設備中心為死點，將整體擴展到橫向和縱向兩側。它們的特點如下:
1)形式A:以機組設備中心為膨脹死點，各機組橫向向兩側膨脹，可有效釋放各機組橫向熱應力，剛性結構吸收縱向熱應力。這種結構更適合橫向大跨度多單元爐排。
2)形式B:以整個設備中心為死點，整體向橫向和縱向兩側膨脹，可以有效釋放整體橫向和縱向熱應力，但不同區域容易出現膨脹不平衡。這種結構更適合縱向多單元結構的爐排。

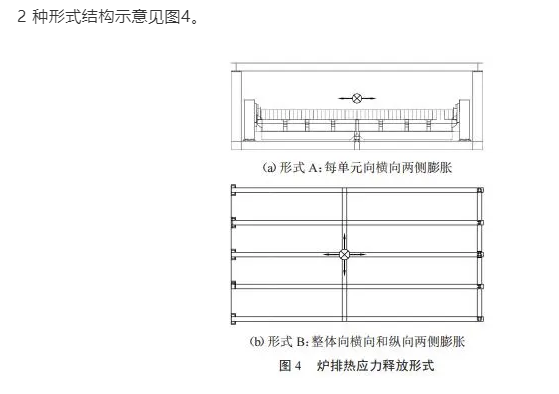

兩種結構形式見圖4。
6.爐排的橫向和縱向布置。
爐排主要橫向和縱向布置。無論規模有多大，爐排機組總數都是一樣的。對于不同噸位的爐排設計，縱向長度尺寸不變，只改變每個單元的橫向尺寸。驅動氣缸一般布置在左右兩側，溫度低，維護方便。大噸位爐排橫向跨度大、撓度大，對傳動軸要求高，需要大量的結構校核分析和試驗驗證。
縱向排列:不同尺度，爐排單元數量不同。對于不同噸位的爐排設計，縱向長度尺寸保持不變，縱向單元總數根據需要增加或減少。驅動缸一般布置在爐排下方，溫度高，維護空間小。大噸位爐排只需橫向并排增加縱向單元數量，易于實現。

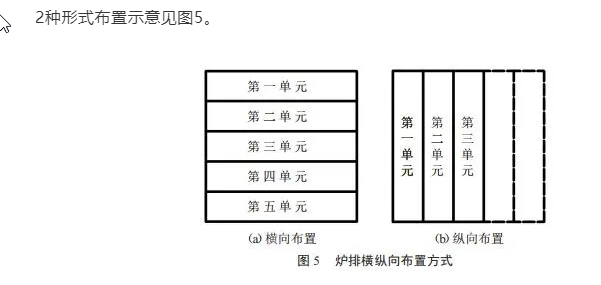

兩種形式的布局見圖5。
7.爐排片的通風形式。

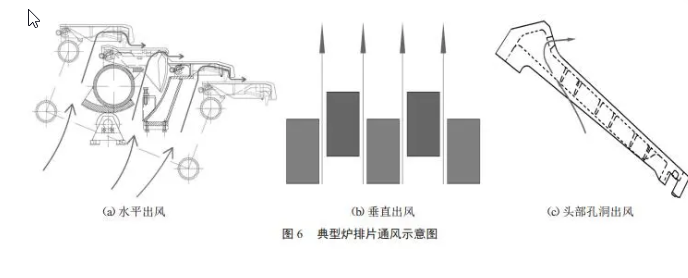

爐排的通風形式主要有水平出風口、垂直出風口和頭孔出風口。臥式出風口要求壓力損失較小，不易漏灰，整體橫向壓力分布均勻。立式出風口需要的壓力損失少，易漏灰，整個縱向壓力分布均勻。頭孔出風需要克服壓力損失大，早期運行漏塵量小，長期運行容易腐蝕通風孔，導致漏塵量大，壓力分布不均勻。典型的爐排通風見圖6。
|
|||||||||||||||||||||
|
|||||||||||||||||||||
